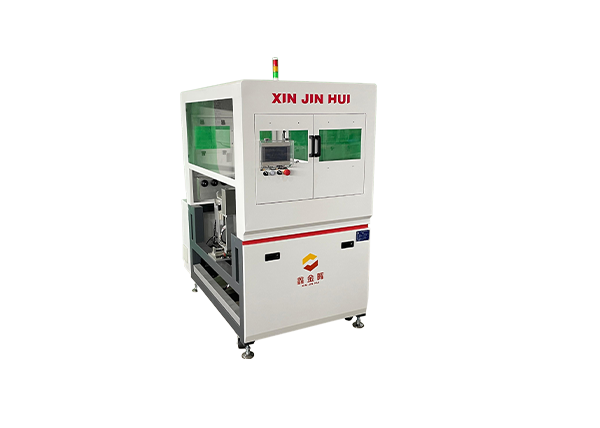

pcb線路板180°全自動翻板機，整機由輸送+輸送升降+翻面部分組成，氣動手抓鋏緊PCB外側邊部后配合步進電機驅動PCB板原位置旋轉180度。

一、輸送升降

輸送升降采用伺服電機+精密減速機驅動輸送架升降。

二、輸送段

采用步進電機+滾輪快速移動。

三、控制系統

1. 所有傳動系統皆以「參數化」、「手動調整」為考量，配備頂級化，以減少裝設時間、便利操作、提升產能，并可防錯防呆、耐長時操作，達到作業數據化、標準化、安全化之最高要求，各部傳動系統詳述如下：

伺服控制     輸送升降。

步進控制     輸送、翻轉、開合。

氣缸控制     張緊裝置。

2. 采用高階可程控器(PLC)連鎖上述各部數控傳動/控制系統，預留有數組輸出入接點，以便與前后段銜接設備作同步整合。操作界面采用開關面板+彩色觸控面板人機界面，提供實時操作之便利及多種參數設定、顯示之細膩控制。

四、安全防護系統

配備其他安全防護：偵錯連鎖回路、錯誤指示、單鍵自動復歸防呆回路，前后增強安全光柵、急停。
